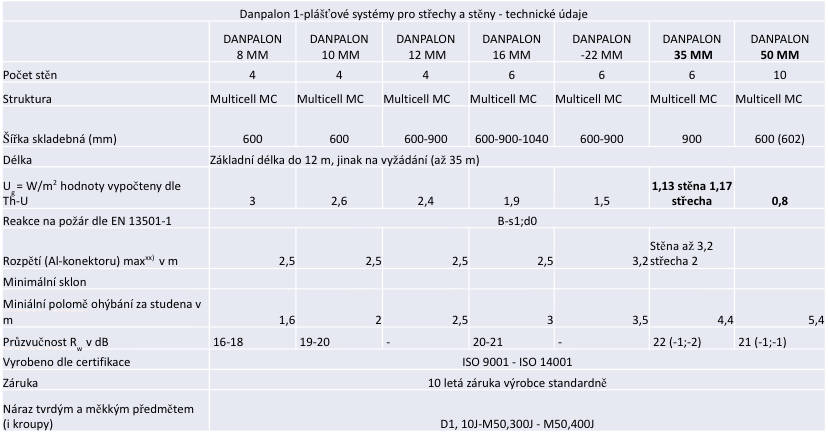

Danpalon® desky – technické informace

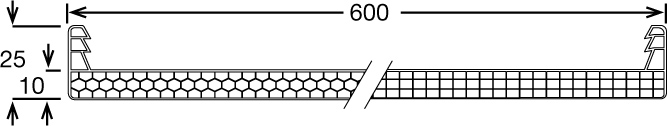

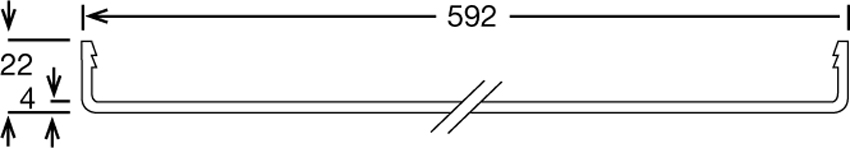

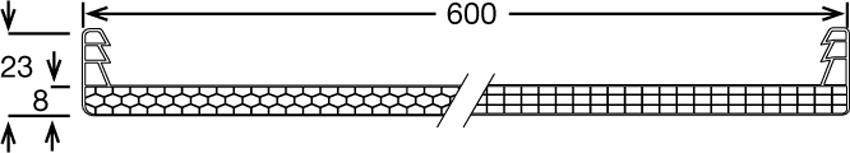

| DP4 COMPACT | DP8 HONEYCOMB / MULTICELL | DP10 HONEYCOMB / MULTICELL |
 |
 |
 |

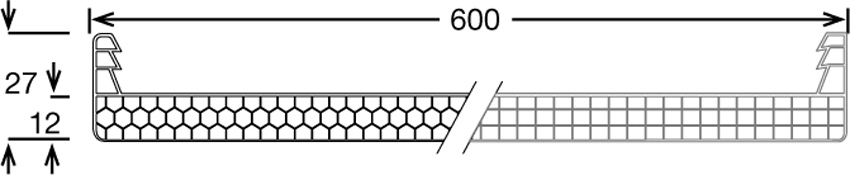

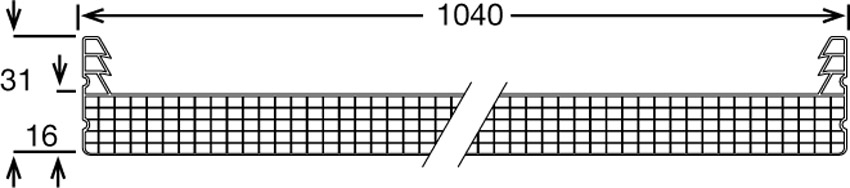

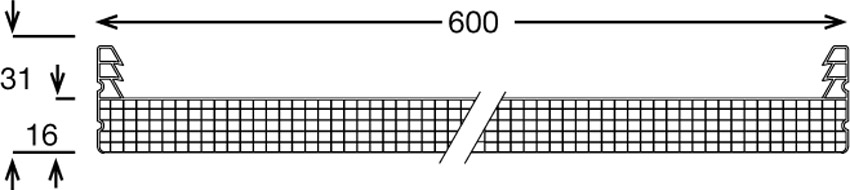

| DP12 HONEYCOMB / MULTICELL | DP16 MULTICELL | DP16 1040 MULTICELL |
 |
 |
 |

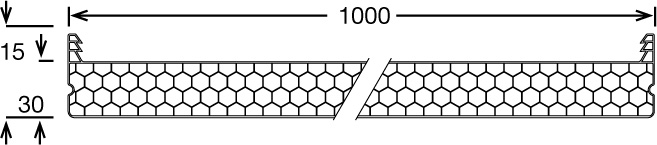

| DP30 HONEYCOMB | ||
 |
|
DANPALON® 8 mm |
DANPALON® 10 mm |
DANPALON® 12 mm |
DANPALON® 16 mm |
DANPALON® 22 mm |
|
| Počet stěn |
4 |
4 |
4 |
6 |
6 |
| Struktura |
Multicell (MC) |
Multicell (MC) |
Multicell (MC) |
Multicell (MC) |
Multicell (MC) |
| Šířka (mm) |
600 |
600 |
600–900 |
600– 900–1040 |
600–900 |
| Délka |
Základní až do 12 m (delší na požádání) |
||||
| Ug (W/m2.K) hodnoty vypočtené dle Th-U |
3 |
2,6 |
2,4 |
1,9 |
1,5 |
| Třída reakce na oheň |
B-s1,d0 (viz ČSN EN 13501-1, čl. 14.1) |
||||
| Rozpětí (hliníkový konektor) |
až do 2,5 m ** |
až do 2,5 m ** |
až do 2,5 m ** |
až do 2,5 m ** |
až do 3,2 m *** |
| Minimální sklon (specifický test) |
5° (or 9 %) normální použití |
||||
| Minimální poloměr pro ohýbání za studena |
1,6 m |
2 m |
2,5 m |
3 m |
3,5 m |
| Vyrobeno v souladu s certifikací |
ISO9001 – ISO14001 |
||||
| Záruka |
10letá záruka výrobce (panely) |
||||
| Odolnost proti nárazu |
D1,10J – M50,300J – M50,400J |
||||
| Poznámka: Všechny údaje jsou pouze informativní. Pro aktuální data kontaktujte Kovové profily spol. s r.o. * Evropská třída, po SBI (samostatně hořící předmět) testy dle protokolu EN 13501-1. ** Minimální osová vzdálenost podpor pro panely Danpalon šířky 600 mm, při zatížení 0,6 kN/m2. *** speciální konektor. | |||||

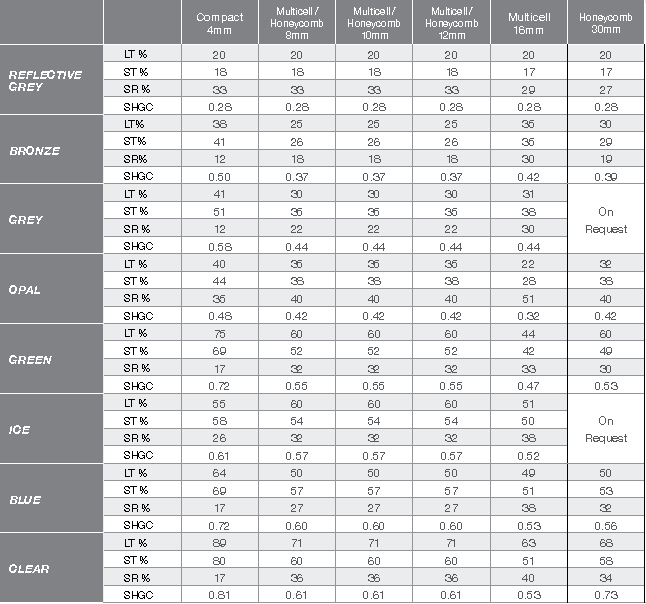

Světelné a tepelně-izolační vlastnosti
|
Compact 4 mm |
Multicell / Honeycomb 8 mm |
Multicell / Honeycomb 10 mm |
Multicell / Honeycomb 12 mm |
Multicell 16 mm |
Honeycomb 30 mm |
||
| REFLECTIVE GREY |
LT % |
20 |
20 |
20 |
20 |
20 |
20 |
|
ST % |
18 |
18 |
18 |
18 |
17 |
17 |
|
|
SR % |
33 |
33 |
33 |
33 |
29 |
27 |
|
|
SHGC |
0,28 |
0,28 |
0,28 |
0,28 |
0,28 |
0,28 |
|
| BRONZE |
LT% |
38 |
25 |
25 |
25 |
35 |
30 |
|
ST% |
41 |
26 |
26 |
26 |
35 |
29 |
|
|
SR% |
12 |
18 |
18 |
18 |
30 |
19 |
|
|
SHGC |
0,50 |
0,37 |
0,37 |
0,37 |
0,42 |
0,39 |
|
| GREY |
LT % |
41 |
30 |
30 |
30 |
31 |
na vyžádání |
|
ST % |
51 |
35 |
35 |
35 |
38 |
||
|
SR % |
12 |
22 |
22 |
22 |
30 |
||
|
SHGC |
0,58 |
0,44 |
0,44 |
0,44 |
0,44 |
||
| OPAL |
LT % |
40 |
35 |
35 |
35 |
22 |
32 |
|
ST % |
44 |
38 |
38 |
38 |
28 |
38 |
|
|
SR % |
35 |
40 |
40 |
40 |
51 |
40 |
|
|
SHGC |
0,48 |
0,42 |
0,42 |
0,42 |
0,32 |
0,42 |
|
| GREEN |
LT % |
75 |
60 |
60 |
60 |
44 |
60 |
|
ST % |
69 |
52 |
52 |
52 |
42 |
49 |
|
|
SR % |
17 |
32 |
32 |
32 |
33 |
30 |
|
|
SHGC |
0,72 |
0,55 |
0,55 |
0,55 |
0,47 |
0,53 |
|
| ICE |
LT % |
55 |
60 |
60 |
60 |
51 |
na vyžádání |
|
ST % |
58 |
54 |
54 |
54 |
50 |
||
|
SR % |
26 |
32 |
32 |
32 |
38 |
||
|
SHGC |
0,61 |
0,57 |
0,57 |
0,57 |
0,52 |
||
| BLUE |
LT % |
64 |
50 |
50 |
50 |
49 |
50 |
|
ST % |
69 |
57 |
57 |
57 |
51 |
53 |
|
|
SR % |
17 |
27 |
27 |
27 |
38 |
32 |
|
|
SHGC |
0,72 |
0,60 |
0,60 |
0,60 |
0,53 |
0,56 |
|
| CLEAR |
LT % |
89 |
71 |
71 |
71 |
63 |
68 |
|
ST % |
80 |
60 |
60 |
60 |
51 |
58 |
|
|
SR % |
17 |
36 |
36 |
36 |
40 |
34 |
|
|
SHGC |
0,81 |
0,61 |
0,61 |
0,61 |
0,53 |
0,73 |
|
|
Legenda: LT – % propustnosti viditelného světla (400–700 nm) ST – % celkového přenosu slunečního záření (300–2800 nm) SR – % celkového slunečního odrazu (300–2800 nm) SHGC – Solar Heat Gain Coefficient – celková sluneční energie přenášena prostřednictvím panelu = %ST+0.2x[1-(%st+%sr)]. Testy byly provedeny v souladu s postupy ASHRAE 74-1988. Údaje jsou orientační a mohou se změnit dle výrobních tolerancí. Příklad: U odstínu BLUE (modrá) pro panel Multicell tl. 16 mm je hodnota SHGC 53, což znamená, že 53 % sluneční energie prochází do objektu! |
|||||||
Cool factor = LT / SHGC – čím vyšší hodnota, tím více světla v interiéru a zároveň nižší prostup solární energie do interiéru. Nejvyšších hodnot dosahují panely s InfraRed úpravou.
SC – Shading coeficient = SHGC / 0,87
Světelná mapa objektu – pro architekty, projektanty a techniky věnující se problematice a navrhování systémů vnitřního klimatu nabízíme zpracování světelných map objektu při použití systémů Danpalon.
